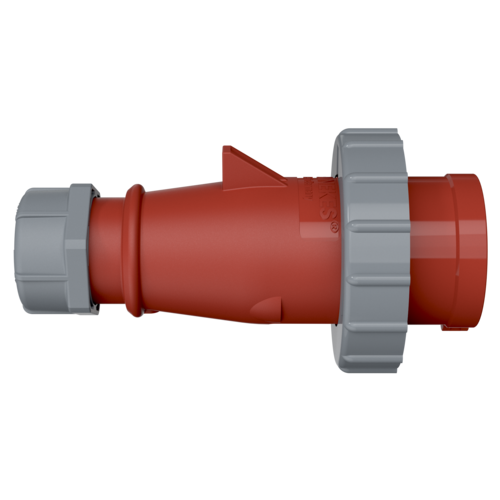

Plugg AM-TOP 294

Name: Plugg AM-TOP
Brand: MENNEKES
SKU: 294

Ampere 16 A 32 A

Poler

Volt

Klokkeposisjon

Skrukontakt
Hus i ett stykke

Skruforbindelse med tetting
Strekkavlaster og knekkbeskyttelse

Delnr.294
EAN4015394002079
Std. Pakke. 10 Antall.
El.nr1510722

Tekniske spesifikasjoner

Plugg AM-TOP 294

Ampere	32 A
Poler	4 p
Volt	400 V
Klokkeposisjon	6 h
Hertz	50-60 Hz
Tilkoblingsmåte	skrukontakt
Kontakt	standard
Kapslingsgrad	IP67
Vekt	313 g
Kontrollmerke	VDE

Datablad og nedlastinger

Plugg AM-TOP 294

ProduktdatabladPlugg AM-TOP 294 PDF, 151 KB

SamsvarserklæringPlugg AM-TOP 294 PDF, 37 KB

CAD-data STPPlugg AM-TOP 294 ZIP, 1 MB

CAD-data 3D-DWGPlugg AM-TOP 294 ZIP, 3 MB

Monteringsveiledning/bruksanvisningPlugg AM-TOP 294 PDF, 2 MB

Måltegning ståendePlugg AM-TOP 294 PNG, 90 KB

Måltegning liggendePlugg AM-TOP 294 PNG, 91 KB

Retningslinjer

Plugg AM-TOP 294

REACh

RoHS

Passende produkter

Plugg AM-TOP 294 med IP67

Skjøtekontakt AM-TOP

Delnr. 556

Kapslingsgrad: IP67
Ampere: 32 A
Poler: 4 p
Volt: 400 V
Tilkoblingsmåte: skrukontakt

mer

Stikkontakt for påmontering

Delnr. 1506

Kapslingsgrad: IP67
Ampere: 32 A
Poler: 4 p
Volt: 400 V
Tilkoblingsmåte: skrukontakt

mer

Veggkontakt DUOi

Delnr. 5614406G

Kapslingsgrad: IP67 / IP69
Ampere: 32 A
Poler: 4 p
Volt: 400 V
Tilkoblingsmåte: skrukontakt

mer

Veggkontakt

Delnr. 9372

Kapslingsgrad: IP67
Ampere: 32 A
Poler: 4 p
Volt: 400 V
Tilkoblingsmåte: skrukontakt

mer

Passende tilbehør

Plugg AM-TOP 294

Beskyttelseshette

Delnr. 40841

For vanntette plugger og plugger for fastmontering 32 A, 3 p + 4 p

mer

Vanlige spørsmål om produktet

Hva betyr klokkeposisjon 6h?

Beskyttelseslederkontakten (PE) sitter i stilling/klokkeposisjon 6h på skjøteuttaket eller stikkontakten. Du finner mer informasjon her
