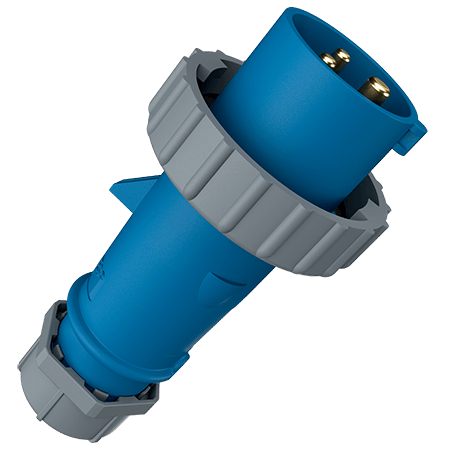

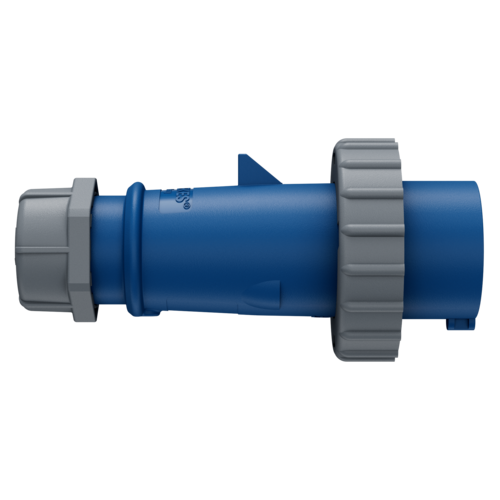

Plugg AM-TOP 278

Name: Plugg AM-TOP
Brand: MENNEKES
SKU: 278

Ampere 16 A 32 A

Poler

Volt

Klokkeposisjon

Skrukontakt
Hus i ett stykke

Skruforbindelse med tetting
Strekkavlaster og knekkbeskyttelse

Delnr.278
EAN4015394001904
Std. Pakke. 10 Antall.
El.nr15 033 01

Tekniske spesifikasjoner

Plugg AM-TOP 278

Ampere	16 A
Poler	3 p
Volt	230 V
Klokkeposisjon	6 h
Hertz	50-60 Hz
Tilkoblingsmåte	skrukontakt
Kontakt	standard
Kapslingsgrad	IP67
Vekt	160 g
Kontrollmerke	VDE CQC

Datablad og nedlastinger

Plugg AM-TOP 278

ProduktdatabladPlugg AM-TOP 278 PDF, 157 KB

SamsvarserklæringPlugg AM-TOP 278 ZIP, 245 KB

CAD-data STPPlugg AM-TOP 278 ZIP, 631 KB

CAD-data 3D-DWGPlugg AM-TOP 278 ZIP, 2 MB

Monteringsveiledning/bruksanvisningPlugg AM-TOP 278 PDF, 2 MB

Måltegning ståendePlugg AM-TOP 278 PNG, 90 KB

Måltegning liggendePlugg AM-TOP 278 PNG, 91 KB

Retningslinjer

Plugg AM-TOP 278

REACh

RoHS

Passende produkter

Plugg AM-TOP 278 med IP67

Skjøtekontakt AM-TOP

Delnr. 540

Kapslingsgrad: IP67
Ampere: 16 A
Poler: 3 p
Volt: 230 V
Tilkoblingsmåte: skrukontakt

mer

Stikkontakt for påmontering

Delnr. 1475

Kapslingsgrad: IP67
Ampere: 16 A
Poler: 3 p
Volt: 230 V
Tilkoblingsmåte: skrukontakt

mer

Veggkontakt

Delnr. 9301

Kapslingsgrad: IP67
Ampere: 16 A
Poler: 3 p
Volt: 230 V
Tilkoblingsmåte: skrukontakt

mer

Passende tilbehør

Plugg AM-TOP 278

Protective cover

Delnr. 40784

For vanntette plugger og plugger for fastmontering 16 A, 3 p

mer

Vanlige spørsmål om produktet

Hva betyr klokkeposisjon 6h?

Beskyttelseslederkontakten (PE) sitter i stilling/klokkeposisjon 6h på skjøteuttaket eller stikkontakten. Du finner mer informasjon her
