Jordledningskontakt, klokkeposisjon og pluggfarger

Merkedriftsspenning over 50 V

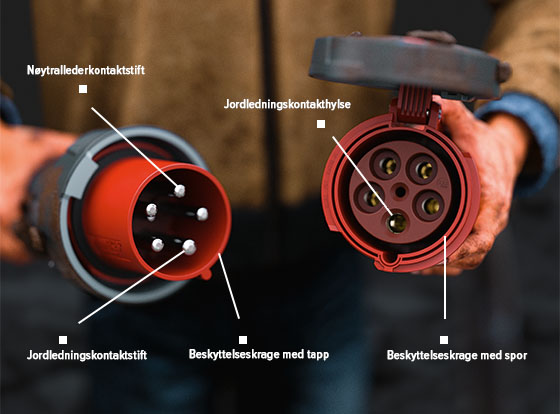

Ved merkedriftsspenning over 50 V må

pluggen være utstyrt med en jordledningskontakt med kontaktstift og en beskyttelseskrage med hjelpetapp
og skjøteuttaket eller stikkontakten være utstyrt med en jordledningskontakt med kontakthylse og en beskyttelseskrage med spor.

Jordledningskontaktstiften til pluggen har større diameter enn pluggens andre (nøytralleder)-kontaktstifter – og passer dermed bare i det tilhørende jordledningskontakthylsen til skjøteuttaket eller stikkontakten. Ved at oppbyggingen og på samme måte posisjoneringen til beskyttelseskragesporet er fast (kan ikke fjernes eller endres!) på pluggen og beskyttelseskragetappen på skjøteuttak/stikkontakt, hindres feilaktig sammensetting av plugg og skjøteuttak/stikkontakt, og samtidig hindres da forvekslinger av spenninger og frekvenser – noe som kan være livsfarlig.

Klokkeposisjon

Klokkeposisjonen viser posisjonen til beskyttelseslederkontakten på den spenningsførende siden for pluggenheter – på bildet (over) står for eksempel beskyttelseslederkontakten til skjøteuttaket på klokka 6.

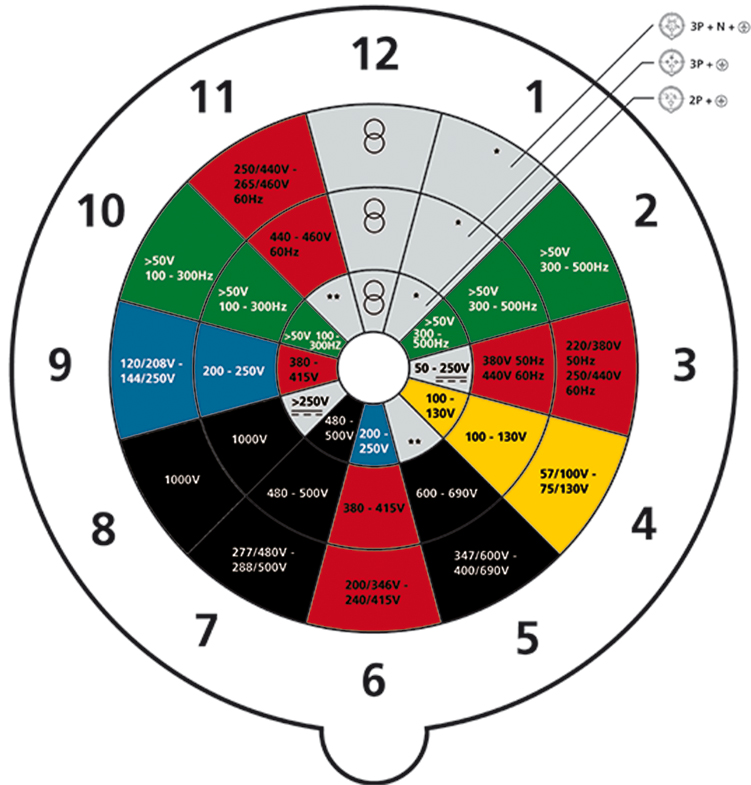

Identifikasjonsfargene til pluggene – eller pluggfargene (se grafikken) – angir den enkelte merkedriftsspenningen. De vanligste røde pluggene er for eksempel konstruert for 380 til 480 V – trefasevekselspenningen (400V) i Tyskland, svarte plugger er konstruert for industrinett, blå plugger f.eks. for husholdningsapparater og camping, gule plugger er for sikkerhetsspenning på skip og grønne plugger bl.a. for anleggsmaskiner.

Mer informasjon

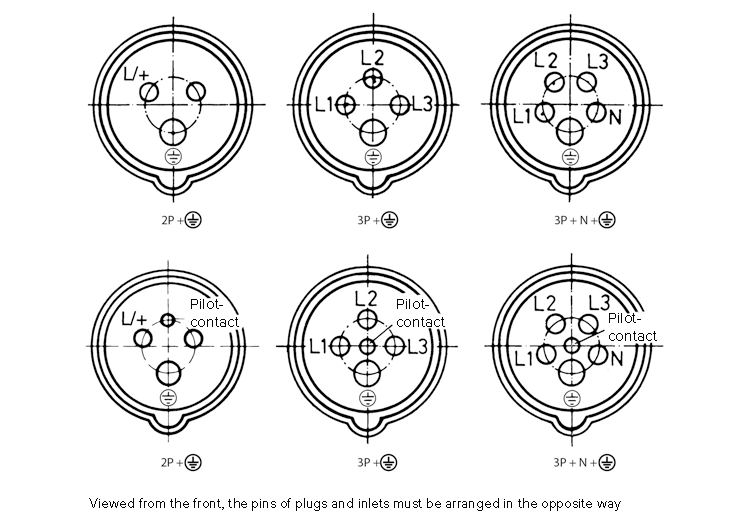

Merking og posisjonering av kontaktene

Ved stikkforbindelser som kobles til flere ganger må kontaktene være merket med symboler på følgende måte:

Ved tre ytterledere må fasekontaktene merkes med symbolene L1, L2, L3 eller 1, 2, 3. Hvis en nøytralkontakt finnes, må den merkes med bokstaven N. Den jorda kontakten merkes med symbolet
Ved én ytterleder merkes denne med et symbol for den aktive polen L/+ og symbolet for den jorda kontakten, hvis denne finnes.

Kontakthylsene på stikkontakter og koblinger med nominell driftsspenning på over 50 V må være plassert med urviseren sett rett forfra.

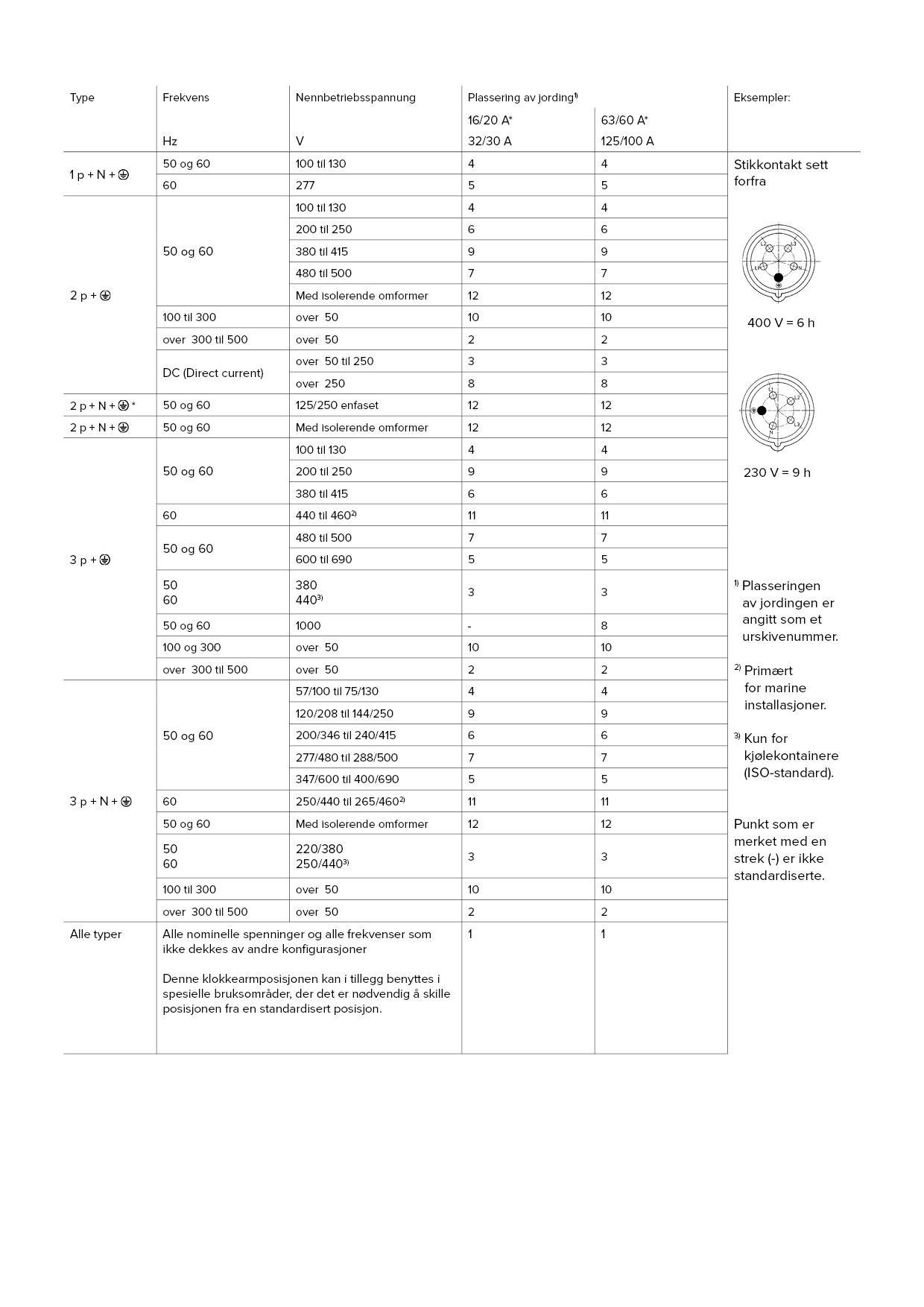

Klokkeposisjon I henhold til tabell 210 fra EN IEC 60309-2:2023

Med isolerende omformer

Type	Frekvens	Nominell driftsspenning	plassering av jording 1)
Type	Hz	V	16/20 A* 32/30 A	63/60 A* 125/100 A
1 p + N + E	50 og 60	100 til 130	4	4
1 p + N + E	60	277	5	5
2 p + E	50 og 60	100 til 130	4	4
		200 til 250	6	6
		380 til 415	9	9
		480 til 500	7	7
		Med isolerende omformer	12	12
	100 til 300	over 50	10	10
	over 300 til 500	over 50	2	2
	DS (Direct current)	over 50 til 250	3	3
	DS (Direct current)	over 250	8	8
2 p + N + E*	50 og 60	125/250 enfaset	12	12
2 p + N + E	50 og 60	12	12
3 p + E	50 og 60	100 til 130	4	4
		200 til 250	9	9
		380 til 415	6	6
	60	440 til 460 2)	11	11
	50 og 60	480 til 500	7	7
	50 og 60	600 til 690	5	5
	50 60	380 440 3)	3	3
	50 og 60	1000	-	8
	100 og300	over 50	10	10
	over 300 og 500	over 50	2	2
3 p + N + E	50 og 60	57/100 til 75/130	4	4
		120/208 til 144/250	9	9
		200/346 til 240/415	6	6
		277/480 til 288/500	7	7
		347/600 til 400/690	5	5
	60	250/440 til 265/460 2)	11	11
	50 og 60	Med isolerende omformer	12	12
	50 60	220/380 250/440 3)	3	3
	100 til 300	over 50	10	10
	over 300 til 500	over 50	2	2
Alle Typer	Alle nominelle spenninger og alle frekvenser som ikke dekkes av andre konfigurasjoner Denne klokkearmposisjonen kan i tillegg benyttes i spesielle bruksområder, der det er nødvendig å skille posisjonen fra en standardisert posisjon.		1	1
* Serie II-enheter brukes først og fremst i USA og Canada. Strømklassene 20 A, 30 A, 60 A og 100 A gjelder for enheter i serie II. ^{1) Plasseringen av jordingskontakten er angitt som et urskivenummer. 2) Primært for marine installasjoner. 3) Kun for kjølecontainere (ISO-standard) Punkt som er merket med en strek (-) er ikke standardiserte.}

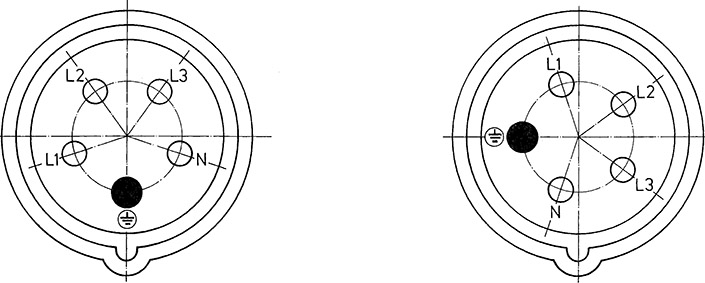

Eksempler klokkeposisjon

Stikkontakt sett forfra: 400 V = 6 h og 230 V = 9 h
